وال پست ابزاری است که برای حفظ استحکام و افزایش پایداری دیوارها به کار می‌رود و به کاهش آسیب‌های ناشی از عواملی مانند زلزله و طوفان کمک می‌کند. اگر شما هم می‌خواهید از استحکام پروژه‌های خود اطمینان حاصل کنید و با نحوه اجرای انواع وال پست آشنا شوید، این مقاله را از دست ندهید.
وال پست چیست؟
وال‌پست یکی از اجزایی است که برای مهار و پایدار نگه‌داشتن دیوارهای غیرسازه‌ای ساختمان به کار می‌رود. این عضو به دیوار کمک می‌کند در برابر نیروهای جانبی، مانند باد و زلزله، حرکت کنترل‌نشده نداشته باشد. وال‌پست می‌تواند با محدودکردن حرکت دیوار و انتقال نیروهای واردشده به سازه، احتمال آسیب‌دیدن یا جداشدن دیوار را کاهش دهد. بسته به نوع دیوار و جزئیات نقشه، وال‌پست ممکن است به شکل قائم یا افقی و با مقاطع و اتصالات متفاوت اجرا شود؛ از همین رو در پروژه‌های عمرانی بزرگ و صنعتی، بررسی مشخصات فنی و قیمت نبشی و ناودانی صادراتی به عنوان پرکاربردترین مقاطع فولادی در ساخت این مهارها، نقش مستقیمی در برآورد هزینه‌های اجرایی دارد. البته وال‌پست به‌تنهایی مقاومت کل ساختمان را افزایش نمی‌دهد؛ وظیفهٔ اصلی آن مهار دیوار است.
مراحل اجرای وال پست
نحوه اجرای وال پست به این صورت است که ابتدا محل نصب و جزئیات اتصال وال پست بر اساس نقشه‌های اجرایی و ضوابط فنی مشخص می‌شود. در قسمت پایین وال پست، اتصال به‌صورت مفصلی و کشویی اجرا می‌شود تا ضمن مهار مناسب دیوار، امکان حرکت‌های موردنیاز آن در راستای داخل صفحه فراهم باشد. این جزئیات باعث می‌شود وال پست از حرکت نامطلوب دیوار در خارج از صفحه جلوگیری کرده و پایداری آن را در برابر نیروهای جانبی افزایش دهد.
در اجرای وال پست، ابعاد دیوار و میزان طول و ارتفاع آزاد آن اهمیت زیادی دارد. برای دیوارهایی با طول حدود ۴ متر و ارتفاع حدود ۳.۵ متر، با توجه به شرایط پروژه و ضوابط فنی، می‌توان از وال پست قائم یا افقی استفاده کرد.
برای کاهش طول آزاد دیوار، از وال پست قائم استفاده می‌شود. در مقابل، برای کاهش ارتفاع آزاد دیوار می‌توان از وال پست افقی استفاده کرد. در صورتی که طول آزاد دیوار بیشتر از حدود ۴ متر باشد، با توجه به طراحی و محاسبات مهندسی، می‌توان از مقاطع مناسب مانند مقاطع H شکل نیز استفاده کرد.
در همین راستا، پیمانکاران پروژه‌های شرق کشور پیش از سفارش مقاطع سازه‌ای، بررسی دقیق مشخصات فنی و قیمت قوطی و پروفیل در مشهد را برای کاهش هزینه‌های حمل و تطابق با استانداردها مد نظر قرار می‌دهند.
در اجرای وال پست، تنها انتخاب مقطع مناسب اهمیت ندارد؛ بلکه نحوه اتصال وال پست به سازه، نوع اتصالات، کیفیت مصالح و اجرای دقیق جزئیات نیز نقش مهمی در عملکرد آن دارند. رعایت این موارد به افزایش پایداری دیوارهای غیرسازه‌ای و کاهش آسیب‌های ناشی از نیروهایی مانند زلزله و باد کمک می‌کند.
به‌طور کلی، اجرای صحیح وال پست به سه عامل اصلی وابسته است: رعایت اصول و ضوابط فنی، استفاده از مصالح و مقاطع مناسب و اجرای دقیق جزئیات و اتصالات.
نقش میلگرد بستر در اجرای وال پست
میلگرد بستر یکی از اجزایی است که در برخی سیستم‌های دیوارچینی برای افزایش یکپارچگی و کنترل رفتار دیوار مورد استفاده قرار می‌گیرد. این میلگردها معمولاً در بندهای افقی دیوار قرار می‌گیرند و نحوه اجرای آن‌ها باید با نوع مصالح و جزئیات سیستم دیوار هماهنگ باشد. از آنجا که تأمین میلگرد بستر نیازمند کیفیت و استانداردهای خاص فولادی است، بسیاری از سازندگان ترجیح می‌دهند جهت مدیریت هزینه‌های تأمین آهن‌آلات پروژه، خرید آن را همزمان با استعلام قیمت میلگرد صادراتی از تأمین‌کنندگان معتبر فولاد انجام دهند تا از صرفه اقتصادی حمل‌ونقل و یکپارچگی کیفیت مصالح بهره‌مند شوند.
قطر و فاصله میلگرد بستر به عواملی مانند نوع دیوار، ضخامت آن، مشخصات مصالح و طراحی بستگی دارد. بنابراین بهتر است در محتوای فنی، اندازه‌های مشخص برای دیوار داخلی و خارجی به‌عنوان یک قانون عمومی بیان نشود.
در برخی جزئیات، میلگرد بستر یا اجزای مرتبط با آن به قطعات مهارکننده متصل می‌شوند. شکل سوراخ‌ها و جزئیات اتصال نیز می‌تواند به‌گونه‌ای طراحی شود که حرکت موردنیاز سیستم حفظ شود. بنابراین اتصال میلگرد بستر و وال پست باید دقیقاً مطابق جزئیات اجرایی همان سیستم انجام شود.
اجرای وال پست با نبشی
نحوه اجرای وال پست با نبشی با تعیین محل نصب و مشخصات وال پست بر اساس نقشه‌های اجرایی و طراحی سازه آغاز می‌شود. در این مرحله، نوع، ابعاد و تعداد وال پست‌ها با توجه به شرایط دیوار و الزامات فنی پروژه تعیین می‌شود. پس از مشخص شدن جزئیات، نبشی‌ها در ابعاد موردنظر آماده شده و در محل‌های تعیین‌شده نصب و مهار می‌شوند.
وال پست نبشی چیست؟
این نوع وال پست از مقاطع نبشی تشکیل می‌شود که دارای دو بال عمود بر یکدیگر با زاویه ۹۰ درجه هستند. این مقاطع می‌توانند به‌عنوان وادار قائم برای مهار و کنترل حرکت خارج از صفحه دیوار مورد استفاده قرار گیرند. تعداد و نحوه قرارگیری آن باید متناسب با جزئیات طراحی و شرایط پروژه تعیین شود.
استفاده از نبشی در اجرای وال پست می‌تواند از نظر اقتصادی و اجرایی گزینه مناسبی باشد؛ با این حال، نمی‌توان یک سایز مشخص را برای تمام ساختمان‌ها مناسب دانست. انتخاب ابعاد و مشخصاتش باید بر اساس طراحی سازه و عواملی مانند طول و ارتفاع دیوار، ضخامت دیوار، وزن اجزای غیرسازه‌ای و شرایط محل اجرا انجام شود.
مراحل اجرای وال پست با نبشی
پس از مشخص شدن ابعاد و محل نصب، نبشی‌ها در اندازه‌های موردنیاز برش داده می‌شوند. بعد از برش، لبه‌ها و محل اتصال باید تمیز و آماده شوند تا اتصال قطعات با دقت بیشتری انجام شود و مشکلی در روند نصب و اتصال به وجود نیاید.
در مرحله بعد، نبشی‌ها در محل‌هایی که از قبل در نقشه‌های اجرایی مشخص شده‌اند، نصب و مهار می‌شوند. نوع اتصال وال پست به سازه باید مطابق جزئیات طراحی باشد و می‌تواند با استفاده از روش‌های مناسب مانند جوشکاری یا اتصالات پیچی انجام شود.
در صورت استفاده از جوشکاری وال پست، کیفیت و پیوستگی جوش‌ها باید کنترل شود تا اتصال از استحکام و کیفیت لازم برخوردار باشد. در اتصالات پیچی نیز باید از نصب صحیح پیچ و مهره‌ها و محکم بودن اتصال مطابق مشخصات اجرایی اطمینان حاصل شود.
در پایان اجرای این پروژه، محل اتصالات، جوش‌ها و سایر جزئیات اجرایی بررسی می‌شوند تا از اجرای صحیح سیستم و عملکرد مناسب آن اطمینان حاصل شود.
اهمیت اجرای صحیح وال پست با نبشی
اجرای صحیح وال پست با نبشی به مهار بهتر دیوارهای غیرسازه‌ای و افزایش پایداری آن‌ها در برابر نیروهای جانبی کمک می‌کند. با این حال، عملکرد مناسب وال پست تنها به استفاده از وال پست وابسته نیست و طراحی صحیح، انتخاب مقطع مناسب، اجرای دقیق اتصالات و رعایت جزئیات نقشه‌های اجرایی نیز اهمیت زیادی دارد.
بنابراین، برای اجرای اصولی در این مرحله باید طراحی مناسب، استفاده از مصالح استاندارد و اجرای دقیق اتصالات همزمان مورد توجه قرار گیرد.
نکات مهم در اجرای صحیح وال پست
برای اینکه وال پست عملکرد مناسبی داشته باشد، رعایت چند نکته در زمان اجرا اهمیت ویژه‌ای دارد:
– محل و نوع وال پست باید بر اساس نقشه و مشخصات واقعی دیوار تعیین شود.
– ابعاد و ضخامت مقاطع فولادی باید متناسب با طراحی پروژه انتخاب شود.
– کیفیت جوش‌ها و اتصالات باید قبل از پوشانده شدن بررسی شود.
– محل بازشوهای در و پنجره در تعیین جزئیات مهار دیوار مورد توجه قرار گیرد.
– فاصله‌های لازم بین دیوار و اجزای سازه‌ای مطابق جزئیات اجرایی رعایت شود.
– اتصال دیوار به سازه نباید حرکت‌های مورد نیاز طراحی را به‌طور ناخواسته محدود کند.
– در صورت استفاده از میلگرد بستر، قطر و فاصله آن باید مطابق مشخصات سیستم دیوار تعیین شود.
– قطعات فولادی در معرض رطوبت باید در برابر خوردگی محافظت شوند.
– قبل از پوشاندن وال پست، تمام اتصالات و جزئیات اجرایی باید کنترل شوند.
خطاهای رایج در اجرای وال پست
یکی از مشکلات رایج در اجرای وال پست، انتخاب نوع یا ابعاد مقطع بدون توجه به مشخصات واقعی پروژه است. استفاده از یک مقطع ثابت برای تمام ساختمان‌ها روش مناسبی نیست، زیرا شرایط دیوارها و سازه‌ها با یکدیگر متفاوت است.
اجرای نامناسب جوش‌ها نیز می‌تواند عملکرد اتصال را کاهش دهد. جوش‌های ناقص، دارای عیب یا اجراشده بدون آماده‌سازی مناسب می‌توانند باعث ضعف اتصال شوند؛ بنابراین کیفیت جوش باید پیش از ادامه عملیات ساختمانی بررسی شود.
اشتباه دیگر، اجرای اتصال بیش از حد صلب بین دیوار و سازه است. دیوار غیرسازه‌ای باید به‌درستی مهار شود، اما در عین حال جزئیات اتصال باید امکان حرکت‌های پیش‌بینی‌شده را فراهم کند. حذف فاصله‌های لازم یا پر کردن نادرست آن‌ها می‌تواند باعث انتقال نیروهای ناخواسته به دیوار و افزایش احتمال آسیب شود.
نادیده گرفتن محل بازشوها نیز از خطاهای مهم اجرایی است. اطراف درها و پنجره‌ها شرایط متفاوتی نسبت به قسمت‌های بدون بازشو دارد و باید در جزئیات مهار دیوار مورد توجه قرار گیرد.
همچنین اجرای وال پست بدون توجه به نوع مصالح دیوار و میلگرد بستر می‌تواند باعث ایجاد ناهماهنگی در سیستم مهار شود. تمام اجزای دیوار باید به‌صورت یک سیستم هماهنگ اجرا شوند.
در نهایت، یکی از مهم‌ترین اشتباهات این است که پس از اجرای وال پست، اتصالات و جزئیات آن بدون کنترل پوشانده شوند. بازرسی قبل از پوشش نهایی باعث می‌شود ایرادهای اجرایی در زمانی که امکان اصلاح آن‌ها وجود دارد،شناسایی شوند.

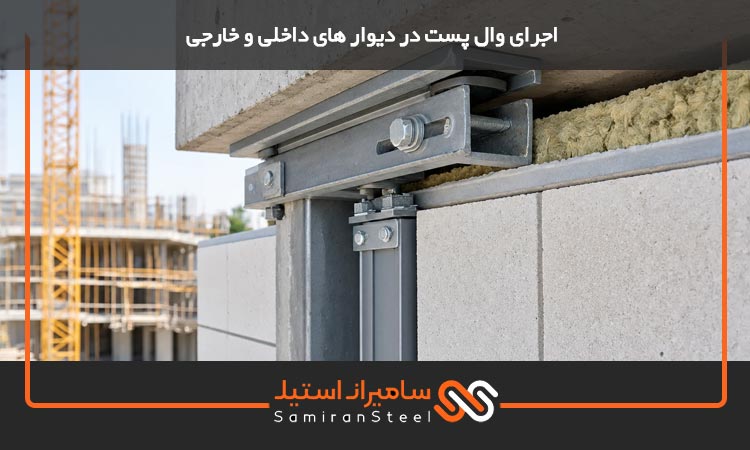

اجرای وال پست در دیوار های داخلی و خارجی
نحوه اجرای وال پست دیوارهای داخلی و خارجی با بررسی شرایط دیوار و مشخصات سازه آغاز می‌شود. در این مرحله، مواردی مانند ارتفاع آزاد دیوار، طول آزاد دیوار، نحوه اتصال دیوار به کف و سقف، اتصال به دیوارهای متقاطع، محل و ابعاد بازشوها، نوع بلوک یا مصالح، فاصله جداسازی دیوار از قاب سازه‌ای و نحوه اتصال دیوار به وادار بررسی می‌شوند. سپس بر اساس نقشه‌های اجرایی و طراحی پروژه، نوع، محل و تعداد وال پست‌های قائم یا افقی مشخص شده و عملیات نصب و مهار آن‌ها انجام می‌شود. جزئیات اتصالات نیز باید به‌گونه‌ای اجرا شوند که دیوار در برابر نیروهای جانبی مانند زلزله و باد پایداری مناسبی داشته باشد و تغییرمکان‌های موردنیاز سازه و دیوار نیز در محل‌های پیش‌بینی‌شده امکان‌پذیر باشد.
نحوه اجرای وال پست در دیوارهای داخلی
در اجرای وال پست دیوارهای داخلی، ابتدا مشخصات دیوار و شرایط اتصال آن به سازه بررسی می‌شود. مهم‌ترین مواردی که باید در این مرحله مورد توجه قرار گیرند عبارت‌اند از:
– ارتفاع آزاد دیوار
– طول آزاد دیوار
– نحوه اتصال دیوار به کف و سقف
– اتصال دیوار به دیوارهای متقاطع
– محل و ابعاد بازشوها
– نوع بلوک یا مصالح دیوار
– فاصله جداسازی دیوار از قاب سازه‌ای
– نحوه اتصال دیوار به وادار
پس از بررسی این موارد، وال پست‌ها مطابق نقشه‌های اجرایی در محل‌های مشخص نصب و مهار می‌شوند. برای مهار لبه‌های قائم دیوار، بسته به جزئیات طراحی می‌توان از پروفیل‌هایی مانند ناودانی منقطع یا قوطی استفاده کرد. اتصال بالایی نیز باید مطابق جزئیات اجرایی انجام شود تا ضمن مهار مناسب دیوار، امکان تغییرمکان‌های مورد نیاز آن فراهم باشد.
نحوه اجرای وال پست در دیوارهای خارجی
در اجرای وال پست دیوارهای خارجی، علاوه بر مشخصات هندسی و سازه‌ای دیوار، شرایط محیطی نیز باید در نظر گرفته شود. این دیوارها در معرض عواملی مانند باد، تغییرات دما و رطوبت قرار دارند؛ بنابراین انتخاب مقاطع، اتصالات و پوشش محافظ باید متناسب با شرایط پروژه انجام شود.
در سیستم‌های فولادی، قطعاتی که بیشتر در معرض رطوبت قرار دارند باید در برابر خوردگی و زنگ‌زدگی محافظت شوند. استفاده از مقاطع یا ورق‌های گالوانیزه، در صورت تناسب با شرایط پروژه، می‌تواند به کاهش خطر خوردگی کمک کند. همچنین نوع مصالح و روش محافظت باید با شرایط محیطی و مشخصات فنی پروژه هماهنگ باشد.
در پایان، محل نصب وال پست‌ها، اتصالات و سایر جزئیات اجرایی باید مطابق نقشه‌ها و الزامات فنی کنترل شوند تا سیستم مهار دیوار عملکرد مناسبی داشته باشد.
کاربردهای وال پست
کاربردهای وال پست بیشتر به مهار و پایدارسازی دیوارهای غیرسازه‌ای در برابر نیروهای جانبی مربوط می‌شود. دیوارهای غیرسازه‌ای مانند دیوارهای آجری، بلوکی و سفالی، معمولاً وظیفه تحمل بارهای اصلی سازه را بر عهده ندارند، اما در صورت مهار نشدن می‌توانند در برابر نیروهایی مانند زلزله، باد و ضربه دچار ترک‌خوردگی، جابه‌جایی یا حتی ریزش شوند. به همین دلیل، وال پست برای کنترل حرکت دیوار و انتقال مناسب نیروهای واردشده به سیستم سازه‌ای مورد استفاده قرار می‌گیرد.
مهار دیوارهای غیرسازه‌ای
یکی از مهم‌ترین کاربردهای وال پست، مهار دیوارهای غیرسازه‌ای از جنس آجر، بلوک یا سفال است. این دیوارها نقش جداکننده و تقسیم فضاهای داخلی یا خارجی ساختمان را دارند و معمولاً برای تحمل بارهای اصلی سازه طراحی نمی‌شوند.
با این حال، وزن خود دیوار و نیروهای جانبی واردشده به آن می‌تواند باعث ناپایداری شود. اجرای صحیح وال پست و اتصالات مربوط به آن، به مهار دیوار و کنترل حرکت آن کمک می‌کند و احتمال آسیب و ریزش دیوار را کاهش می‌دهد.
کاهش خطر ریزش دیوار در زمان زلزله
یکی دیگر از کاربردهای مهم وال پست، افزایش پایداری دیوارهای غیرسازه‌ای در برابر نیروهای ناشی از زلزله است. هنگام وقوع زلزله، تغییرمکان سازه می‌تواند باعث وارد شدن نیرو به دیوارهای غیرسازه‌ای شود. اگر دیوار به‌درستی مهار نشده باشد، احتمال ترک‌خوردگی، جداشدگی و ریزش آن افزایش پیدا می‌کند.
وال پست با ایجاد مهار مناسب برای دیوار، به کنترل حرکت آن در برابر نیروهای جانبی کمک می‌کند. البته نحوه اتصال دیوار و وال پست باید به‌گونه‌ای طراحی و اجرا شود که ضمن تأمین پایداری دیوار، امکان تغییرمکان‌های موردنیاز سازه نیز حفظ شود.
افزایش پایداری دیوار در برابر باد و ضربه
در ساختمان‌های بلند، سوله‌ها، فضاهای باز و همچنین مناطق بادخیز، دیوارهای خارجی ممکن است در معرض فشار و مکش باد قرار بگیرند. وال پست با مهار مناسب دیوار به انتقال و توزیع نیروهای جانبی واردشده به سیستم نگهدارنده کمک می‌کند و از جابه‌جایی بیش از حد دیوار جلوگیری می‌شود.
همچنین در شرایطی که دیوار در معرض ضربه یا نیروهای جانبی قرار دارد، اجرای صحیح سیستم مهار می‌تواند پایداری دیوار را افزایش داده و احتمال آسیب‌دیدگی آن را کاهش دهد.
کنترل حرکت خارج از صفحه دیوار
یکی دیگر از کاربردهای مهم وال پست، کنترل حرکت خارج از صفحه دیوار است. دیوارهای غیرسازه‌ای در اثر نیروهای جانبی ممکن است از صفحه خود خارج شوند و در صورت نبود مهار مناسب، خطر ناپایداری و ریزش افزایش پیدا کند. وال پست و جزئیات اتصال آن به سازه، با توجه به طراحی پروژه، برای کنترل این حرکت و تأمین پایداری دیوار مورد استفاده قرار می‌گیرند.
انواع وال پست
انواع وال پست بر اساس نحوه قرارگیری، شکل مقطع و جزئیات اجرایی به دسته‌های مختلفی تقسیم می‌شوند. از رایج‌ترین انواع آن می‌توان به وال پست قائم، وال پست افقی و وال پست منقطع اشاره کرد. هر یک از این انواع، جزئیات و شرایط اجرای متفاوتی دارند و انتخاب آن‌ها با توجه به مشخصات دیوار و شرایط پروژه انجام می‌شود.
وال پست‌ها علاوه بر نحوه قرارگیری، از نظر جنس، شکل و ابعاد مقطع، نحوه اتصال و روش اجرا نیز با یکدیگر متفاوت هستند. همچنین جزئیات اجرای آن‌ها در سازه‌های بتنی و فولادی می‌تواند متفاوت باشد.
در انتخاب نوع وال پست، عواملی مانند طول و ارتفاع دیوار، فاصله دهانه‌ها، نوع مصالح دیوار و شرایط سازه مورد توجه قرار می‌گیرند. بنابراین نمی‌توان یک نوع وال پست را برای تمام ساختمان‌ها مناسب دانست و نوع و جزئیات آن باید متناسب با شرایط هر پروژه تعیین شود.
در ادامه، انواع وال پست و ویژگی‌های هرکدام را به‌صورت جداگانه بررسی می‌کنیم:
وال پست افقی
وال پست افقی یک عضو غیرسازه‌ای است که به‌صورت افقی در ارتفاع دیوار اجرا می‌شود و یکی از کاربردهای آن کاهش ارتفاع آزاد دیوار و کنترل بهتر رفتار آن در برابر نیروهای جانبی است. استفاده از این نوع وال پست به‌ویژه در دیوارهایی با ارتفاع زیاد اهمیت پیدا می‌کند، زیرا با کاهش ارتفاع آزاد، دیوار به بخش‌های کوچک‌تر تقسیم شده و میزان تغییرشکل و ناپایداری آن در برابر نیروهای جانبی کاهش می‌یابد.
در اجرای وال پست افقی، این عضو می‌تواند به‌عنوان یک تکیه‌گاه افقی برای دیوار عمل کند. به این ترتیب، ارتفاع آزاد دیوار کاهش پیدا کرده و شرایط مناسب‌تری برای مهار و پایداری دیوار ایجاد می‌شود. این موضوع می‌تواند به کاهش خمش و تغییرشکل خارج از صفحه دیوار در برابر نیروهایی مانند زلزله و باد کمک کند.
وال پست افقی معمولاً از مقاطع فولادی مناسب ساخته می‌شود و ابعاد و ضخامت مقطع آن باید متناسب با مشخصات دیوار و شرایط پروژه انتخاب شود. نمی‌توان یک مقطع یا ضخامت ثابت را برای تمام ساختمان‌ها در نظر گرفت، زیرا انتخاب آن به عواملی مانند ارتفاع و طول دیوار، نوع مصالح و نیروهای واردشده بستگی دارد.
در اجرای وال پست افقی، محل قرارگیری و نحوه اتصال آن به اجزای سازه‌ای اهمیت زیادی دارد. فاصله وادار یا عضو افقی از ستون‌ها و سایر اجزای سازه باید مطابق جزئیات طراحی و ضوابط فنی پروژه تعیین شود. همچنین اتصالات باید به‌گونه‌ای اجرا شوند که ضمن تأمین مهار مناسب دیوار، تغییرمکان‌های موردنیاز سازه و دیوار نیز در نظر گرفته شود.
بنابراین، اجرای وال پست افقی تنها به نصب یک عضو فولادی در میان ارتفاع دیوار محدود نمی‌شود؛ بلکه انتخاب مقطع مناسب، تعیین محل نصب و اجرای صحیح اتصالات، همگی باید بر اساس مشخصات فنی و شرایط هر پروژه انجام شوند.
وال پست قائم
وال پست قائم یک المان مهارکننده عمودی است که برای کاهش طول آزاد دیوار و کنترل حرکت و تغییرشکل آن در برابر نیروهای جانبی مورد استفاده قرار می‌گیرد. زمانی که طول آزاد دیوار زیاد باشد، می‌توان با استفاده از وال پست قائم، دیوار را به بخش‌های کوچک‌تر تقسیم کرد و به این ترتیب پایداری آن را افزایش داد. این موضوع به‌ویژه در دیوارهایی با طول آزاد بیش از حدود ۴ متر اهمیت پیدا می‌کند؛ با این حال، نیاز به اجرای وال پست قائم باید بر اساس مشخصات دیوار و طراحی پروژه تعیین شود.
با کاهش طول آزاد دیوار، میزان خمش و تغییرشکل آن در برابر نیروهایی مانند زلزله و باد کنترل می‌شود و احتمال آسیب‌هایی مانند ترک‌خوردگی یا شکست دیوار کاهش پیدا می‌کند. در واقع، وال پست قائم به‌عنوان یک عضو مهارکننده، شرایط مناسب‌تری برای پایداری دیوار غیرسازه‌ای ایجاد می‌کند و مانع از حرکت بیش از حد آن در خارج از صفحه می‌شود.
وال پست‌های قائم می‌توانند از مقاطع فولادی مختلفی مانند قوطی، نبشی و مقاطع H شکل ساخته شوند. همچنین بسته به شرایط پروژه، ممکن است از ورق‌های فولادی معمولی یا مقاطع و ورق‌های دارای پوشش گالوانیزه استفاده شود. انتخاب جنس، شکل و ابعاد مقطع باید با توجه به شرایط محیطی، مشخصات دیوار، نیروهای واردشده و جزئیات طراحی انجام شود.
همچنین نمی‌توان یک ارتفاع یا ضخامت ثابت را برای تمام وال پست‌های قائم در نظر گرفت. ابعاد و ضخامت مقطع باید بر اساس محاسبات و الزامات فنی پروژه تعیین شود. عواملی مانند طول و ارتفاع دیوار، نوع و ضخامت مصالح، فاصله وال پست‌ها از یکدیگر، شرایط سازه و میزان نیروهای جانبی در انتخاب مشخصات وال پست نقش دارند.
در اجرای وال پست قائم، محل قرارگیری و نحوه اتصال آن به سازه نیز اهمیت زیادی دارد. وال پست باید مطابق نقشه‌های اجرایی در محل تعیین‌شده نصب شود و اتصالات آن به‌گونه‌ای اجرا شوند که ضمن مهار مناسب دیوار، امکان تغییرمکان‌های موردنیاز سازه و دیوار نیز در نظر گرفته شود.
در نتیجه، اجرای صحیح وال پست قائم تنها به نصب یک مقطع فولادی در امتداد ارتفاع دیوار محدود نمی‌شود؛ بلکه انتخاب مقطع مناسب، تعیین فاصله و محل نصب، طراحی اتصالات و اجرای دقیق جزئیات همگی در عملکرد مناسب آن نقش دارند.
وال پست منقطع
وال پست منقطع نوعی سیستم مهار دیوار غیرسازه‌ای است که از قطعات کوتاه فولادی تشکیل می‌شود و در بخش‌هایی مانند لبه‌های قائم و قسمت بالایی دیوار، مطابق جزئیات اجرایی مورد استفاده قرار می‌گیرد. این قطعات در مقایسه با اعضای پیوسته، طول کوتاه‌تری دارند و در محل‌های مشخص و با فواصل تعیین‌شده نصب می‌شوند.
وال پست منقطع معمولاً به شکل قطعات فولادی با مقاطع مناسب، مانند ناودانی منقطع، اجرا می‌شود. طول این قطعات می‌تواند با توجه به نوع سیستم و جزئیات طراحی متفاوت باشد و نمی‌توان یک طول ثابت را برای تمام پروژه‌ها در نظر گرفت. در برخی روش‌های اجرایی، قطعات منقطع در محدوده حدود ۲۰ تا ۵۰ سانتی‌متر مورد استفاده قرار می‌گیرند، اما اندازه دقیق آن‌ها باید بر اساس نقشه و جزئیات فنی پروژه تعیین شود.
یکی از کاربردهای اصلی وال پست منقطع، مهار لبه‌های دیوار غیرسازه‌ای و ایجاد اتصال کنترل‌شده بین دیوار و اجزای سازه‌ای است. این قطعات در محل‌هایی که دیوار نیاز به مهار جانبی دارد نصب می‌شوند و به کنترل حرکت دیوار در برابر نیروهایی مانند زلزله و باد کمک می‌کنند. نحوه اتصال باید به‌گونه‌ای باشد که ضمن تأمین مهار موردنیاز، تغییرمکان‌های پیش‌بینی‌شده سازه و دیوار نیز در نظر گرفته شود.
در این سیستم، قطعات فولادی منقطع به جای ایجاد یک عضو پیوسته در تمام طول دیوار، در نقاط مشخص قرار می‌گیرند. این روش می‌تواند اجرای جزئیات مهار را در برخی شرایط ساده‌تر کند و امکان استفاده از اتصالات متناسب با شرایط دیوار و سازه را فراهم آورد. محل نصب و فاصله بین قطعات باید مطابق نقشه‌های اجرایی تعیین شود.
وال پست منقطع در پروژه‌های مختلف ساختمانی قابل استفاده است و کاربرد آن به یک نوع سازه یا روش ساخت خاص محدود نمی‌شود. با این حال، انتخاب این سیستم و جزئیات اجرای آن باید با توجه به نوع دیوار، مشخصات سازه، شرایط بارگذاری، محل اتصال و الزامات فنی پروژه انجام شود.
در نهایت، عملکرد مناسب وال پست منقطع به انتخاب صحیح مقطع، تعیین محل و فاصله نصب، کیفیت اتصالات و اجرای دقیق جزئیات بستگی دارد. بنابراین، استفاده از این سیستم بدون توجه به طراحی و شرایط پروژه نمی‌تواند عملکرد مناسبی را تضمین کند.
کاربرد وال پست منقطع
مهم‌ترین کاربرد وال پست منقطع، مهار دیوارهای غیرسازه‌ای و کنترل حرکت خارج از صفحه آن‌ها است. دیوارهای داخلی و خارجی ساختمان در زمان وقوع زلزله یا وارد شدن نیروهای جانبی ممکن است دچار جابه‌جایی، تغییرشکل یا ترک‌خوردگی شوند. استفاده صحیح از وال پست منقطع می‌تواند با ایجاد یک مهار مناسب، حرکت دیوار را کنترل کرده و احتمال آسیب یا جداشدگی آن را کاهش دهد.
این قطعات معمولاً در محل‌هایی که در نقشه‌ها و جزئیات اجرایی مشخص شده‌اند قرار می‌گیرند و نحوه نصب، فاصله قطعات و نوع اتصال آن‌ها باید با توجه به مشخصات دیوار و سیستم سازه‌ای ساختمان تعیین شود.
نحوه اجرای وال پست منقطع
در اجرای ناودانی منقطع، ابتدا محل قرارگیری قطعات و جزئیات اتصال آن‌ها بر اساس نقشه‌های اجرایی مشخص می‌شود. سپس قطعات با ابعاد و مشخصات مناسب آماده شده و در نقاط تعیین‌شده نصب می‌شوند. اتصال این قطعات به اجزای سازه‌ای یا سایر بخش‌های سیستم مهار دیوار باید مطابق جزئیات طراحی انجام شود.
یکی از نکات مهم در اجرای این مدل، رعایت فاصله و محل نصب قطعات است. این فاصله مقدار ثابتی برای تمام ساختمان‌ها ندارد و به عواملی مانند طول و ارتفاع دیوار، نوع مصالح، شرایط سازه و جزئیات طراحی بستگی دارد. بنابراین استفاده از یک فاصله یا ابعاد ثابت بدون توجه به مشخصات پروژه، روش دقیقی برای اجرای آن نیست.
جنس و مشخصات وال پست منقطع
ناودانی منقطع معمولاً از فولاد ساخته می‌شود و مشخصات آن باید متناسب با شرایط پروژه انتخاب شود. عواملی مانند ضخامت و ابعاد مقطع، کیفیت فولاد، شرایط محیطی و نوع اتصال در انتخاب قطعه اهمیت دارند.
در محیط‌هایی که احتمال تماس قطعات فولادی با رطوبت وجود دارد، توجه به حفاظت در برابر خوردگی نیز اهمیت پیدا می‌کند. بسته به شرایط پروژه می‌توان از قطعات دارای پوشش مناسب یا روش‌های حفاظتی مورد تأیید استفاده کرد.
نکات مهم در اجرای ناودانی منقطع
برای عملکرد مناسب وال پست منقطع، تنها استفاده از قطعه فولادی کافی نیست و کیفیت اجرای کل سیستم مهار دیوار اهمیت دارد. محل نصب، فاصله قطعات، نحوه اتصال و هماهنگی آن با جزئیات دیوار باید به‌درستی اجرا شود.
همچنین اتصال دیوار به سازه نباید به شکلی باشد که حرکت‌های موردنیاز سازه یا دیوار را کاملاً محدود کند. جزئیات اتصال باید به گونه‌ای باشد که ضمن تأمین مهار لازم، امکان حرکت‌های پیش‌بینی‌شده در طراحی نیز حفظ شود.
در نتیجه، ناودانی منقطع را باید به‌عنوان یک قطعه در سیستم مهار دیوار در نظر گرفت، نه یک عضو باربر اصلی ساختمان. عملکرد مناسب آن زمانی حاصل می‌شود که نوع قطعه، محل نصب و جزئیات اتصال متناسب با شرایط واقعی پروژه انتخاب و اجرا شده باشد.
جمع بندی
وال پست با هدف مهار و پایدارسازی دیوارهای غیرسازه‌ای و کنترل حرکت آن‌ها در برابر نیروهای جانبی مانند زلزله و باد اجرا می‌شود. انتخاب نوع وال پست و نحوه اجرای آن باید با توجه به مشخصات دیوار، شرایط سازه و جزئیات فنی پروژه انجام شود.
رعایت اصول اجرای وال پست، کیفیت اتصالات، توجه به دیوارهای داخلی و خارجی و اجرای صحیح اجزایی مانند نبشی و میلگرد بستر، در عملکرد مناسب این سیستم اهمیت زیادی دارد. در نهایت، اجرای دقیق و هماهنگ وال پست می‌تواند احتمال آسیب و تغییرشکل دیوارهای غیرسازه‌ای را کاهش دهد.
