تیرچه پیش تنیده یک عضو بتنی پیشساخته برای اجرای سقفهای تیرچهبلوک است که در زمان تولید، سیمها یا رشتههای فولادی آن تحت کشش قرار میگیرند و پس از انتقال نیرو به بتن، در عضو تنش فشاری اولیه ایجاد میشود. این پیشتنیدگی به کنترل ترک و تغییر شکل تیرچه کمک میکند و باعث میشود عملکرد آن با تیرچههای معمولی متفاوت باشد. استاندارد ملی ایران 2909-3 نیز بهطور اختصاصی ویژگیها و روشهای آزمون تیرچه پیشتنیده را پوشش میدهد.
در این مقاله، ساختار و عملکرد تیرچه پیش تنیده، کاربردها، مزایا و معایب، روش اجرای آن، نحوه اجرای ژوئن یا کلاف میانی، شرایط استفاده در اسکلت فلزی، شمعبندی و عوامل مؤثر بر قیمت را بررسی میکنیم.
تیرچه پیش تنیده چیست؟
تیرچه پیش تنیده یک تیرچه بتنی کارخانهای است که فولاد داخل آن پیش از بهرهبرداری سازه تحت کشش قرار گرفته و نیروی ایجاد شده پس از گیرش بتن به مقطع منتقل میشود. در نتیجه، بتن تیرچه پیش از وارد شدن بارهای بهرهبرداری دارای تنش فشاری اولیه است و همین وضعیت تنش، رفتار عضو را در برابر خمش و کشش تغییر میدهد.
فرآیند تولید تیرچه پیش تنیده با کشش سیمهای فولادی آغاز میشود، سپس بتن در اطراف فولاد قرار میگیرد و پس از رسیدن بتن به مقاومت مورد نیاز، نیروی کششی فولاد به بتن منتقل میشود. به همین دلیل کیفیت بتن، مشخصات فولاد پیشتنیدگی، فرآیند کشش و کنترل تولید، مستقیماً بر کیفیت محصول نهایی اثر دارند. در مرحله اجرای سقف نیز مشخصات و مقدار آرماتور موردنیاز باید مطابق نقشه سازه تعیین شود و قیمت میلگرد نیشابور میتواند یکی از عوامل مؤثر در برآورد هزینه فولاد مصرفی پروژه باشد.
استاندارد ملی 2909-3 با عنوان «سقفهای تیرچه بلوک – قسمت 3: تیرچه پیشتنیده – ویژگیها و روشهای آزمون» برای همین محصول تدوین شده و موضوعاتی مانند ساخت، ویژگیها، نمونهبرداری و کنترل تیرچه پیش تنیده را پوشش میدهد.
تیرچه پیش تنیده چگونه کار میکند؟
عملکرد تیرچه پیش تنیده بر ایجاد فشار اولیه در بتن توسط فولاد پیشتنیده استوار است؛ این فشار اولیه بخشی از تنش کششی ناشی از بارگذاری سقف را جبران میکند.
مراحل عملکرد تیرچه پیش تنیده را میتوان به این شکل خلاصه کرد:
- سیمهای فولادی در کارخانه تحت کشش قرار میگیرند.
- بتن با مشخصات فنی موردنظر در اطراف فولاد قرار میگیرد.
- بتن تا رسیدن به مقاومت لازم عملآوری میشود.
- نیروی کششی فولاد به بتن منتقل میشود.
- بتن تیرچه تحت فشار اولیه قرار میگیرد.
- هنگام بهرهبرداری سقف، این فشار اولیه با بخشی از تنش کششی ناشی از بار مقابله میکند.
بنابراین، پیشتنیدگی فقط یک روش تولید نیست و مستقیماً روی رفتار سازهای تیرچه اثر میگذارد.
کاربرد تیرچه پیش تنیده چیست؟
کاربرد اصلی تیرچه پیش تنیده در سقفهای تیرچهبلوک ساختمان است؛ این تیرچه در کنار بلوکهای سقفی، آرماتورهای تکمیلی و بتن رویه، بخشی از سیستم سقف را تشکیل میدهد. استاندارد 2909-3 نیز تیرچه پیشتنیده را در مجموعه استانداردهای سقفهای تیرچهبلوک قرار داده است.
استفاده از تیرچه پیش تنیده زمانی اهمیت بیشتری پیدا میکند که طراح به دنبال بهرهگیری از مزایای پیشتنیدگی برای کنترل رفتار عضو، کاهش ترکهای کششی و مدیریت تغییرشکل سقف باشد.
کاربرد تیرچه پیش تنیده در ساختمان
در ساختمانهای مسکونی، اداری و برخی پروژههای عمرانی میتوان از تیرچه پیش تنیده در سیستم سقف تیرچهبلوک استفاده کرد، مشروط بر اینکه مشخصات تیرچه با محاسبات سازه و جزئیات اجرایی پروژه مطابقت داشته باشد.
طول تیرچه، بارگذاری، فاصله تیرچهها، نوع بلوک، ضخامت بتن رویه، شرایط تکیهگاهی و جزئیات آرماتوربندی از عواملی هستند که باید همزمان در طراحی سقف بررسی شوند.
ویژگی های تیرچه پیش تنیده چیست؟
مهمترین ویژگی تیرچه پیش تنیده، وجود فولاد پیشتنیده در عضو بتنی و انتقال نیروی کششی فولاد به بتن پس از فرآیند تولید است.
ویژگیهای مهم این تیرچه عبارتاند از:
- تولید آن بهصورت پیشساخته و تحت کنترل کارخانهای انجام میشود.
- فولاد اصلی عضو پیش از انتقال نیرو به بتن تحت کشش قرار میگیرد.
- بتن تیرچه پس از انتقال پیشتنیدگی دارای فشار اولیه میشود.
- مشخصات فولاد و بتن باید با الزامات فنی محصول و استاندارد مربوطه مطابقت داشته باشد.
- کیفیت فرآیند کشش و انتقال پیشتنیدگی مستقیماً بر عملکرد تیرچه اثر دارد.
- تغییر طول، برش یا دستکاری تیرچه در کارگاه بدون تأیید فنی میتواند عملکرد عضو را تحت تأثیر قرار دهد.
مزایای تیرچه پیش تنیده چیست؟
مزیت اصلی تیرچه پیش تنیده استفاده از پیشتنیدگی برای بهبود رفتار بتن در برابر تنشهای کششی است؛ این ویژگی میتواند کنترل ترک و تغییرشکل عضو را در شرایط طراحی مناسب بهبود دهد.
کنترل بهتر ترکهای کششی
پیشتنیدگی با ایجاد فشار اولیه در بتن، مقدار تنش کششی خالص ایجادشده در عضو را کاهش میدهد و در طراحی مناسب میتواند به کنترل ترکهای کششی کمک کند.
کنترل تغییرشکل و خیز
پیشتنیدگی میتواند رفتار تیرچه را در برابر بارهای ثقلی تغییر دهد و در طراحی صحیح برای کنترل تغییرشکل عضو مورد استفاده قرار گیرد.
تولید صنعتی و کنترل کیفیت
تولید تیرچه پیش تنیده در کارخانه امکان کنترل مراحلی مانند کشش فولاد، بتنریزی، عملآوری و انتقال نیروی پیشتنیدگی را فراهم میکند؛ استاندارد 2909-3 نیز برای ساخت، ویژگیها، نمونهبرداری و کنترل تیرچه پیشتنیده الزامات مشخصی دارد.
سرعت مناسب اجرای سقف
چون تیرچه پیش تنیده پیش از ورود به کارگاه تولید شده است، عملیات ساخت عضو در محل پروژه انجام نمیشود و اجرای سقف عمدتاً به جانمایی تیرچه، نصب بلوک، اجرای آرماتورهای لازم و بتنریزی محدود میشود.
استفاده مؤثر از مقاومت فولاد
در سیستم پیشتنیده، فولاد با ایجاد نیروی اولیه در عضو وارد فرآیند باربری میشود و طراح میتواند از ظرفیت بالای فولاد پیشتنیدگی در طراحی عضو استفاده کند.
معایب تیرچه پیش تنیده چیست؟
مهمترین معایب تیرچه پیش تنیده به حساسیت فرآیند تولید، محدودیت اصلاح عضو در کارگاه، دشواری حمل تیرچههای بلند و نیاز به رعایت دقیق جزئیات طراحی و اجرا مربوط میشود.
حساسیت به کیفیت تولید
کشش فولاد، کیفیت بتن، نحوه عملآوری و زمان انتقال پیشتنیدگی باید بهدرستی کنترل شوند؛ خطا در هر یک از این مراحل میتواند مشخصات مورد انتظار تیرچه را تغییر دهد.
محدودیت برش و تغییر طول
تیرچه پیش تنیده برخلاف یک عضو ساده قابل اصلاح در کارگاه نیست و بریدن، شیارزنی یا آسیبزدن به بخشهای اصلی آن میتواند وضعیت نیروهای داخلی عضو را تغییر دهد.
به همین دلیل، برش تیرچه پیش تنیده برای جاگذاری در محل نباید بهصورت خودسرانه انجام شود و هر اصلاح غیرمتعارف باید با نظر طراح سازه یا دستورالعمل تولیدکننده انجام شود.
حساسیت در حمل و جابهجایی
تیرچههای پیشتنیده باید با روش حمل و بلندکردن مناسب جابهجا شوند تا ضربه یا بلندکردن از نقاط نامناسب باعث آسیب به بتن یا ایجاد تنش نامطلوب در عضو نشود.
وابستگی به طراحی سازه
انتخاب تیرچه پیش تنیده صرفاً بر اساس طول دهانه یا قیمت انجام نمیشود و باید مشخصات واقعی عضو با بارگذاری، شرایط تکیهگاهی و جزئیات سقف تطبیق داده شود.
مقایسه تیرچه پیش تنیده با تیرچه معمولی
تفاوت اصلی تیرچه پیش تنیده با تیرچه معمولی در وجود نیروی پیشتنیدگی در فولاد عضو است؛ در تیرچه پیش تنیده این نیرو در فرآیند تولید ایجاد میشود، در حالی که تیرچه معمولی بر اساس آرایش آرماتور و مقطع بتنی خود طراحی میشود.
| معیار | تیرچه پیش تنیده | تیرچه معمولی |
| روش تولید | پیشساخته همراه با فرآیند پیشتنیدگی | پیشساخته با آرماتورگذاری معمول |
| فولاد اصلی | فولاد پیشتنیدگی | آرماتورهای طراحیشده معمولی |
| تنش اولیه در عضو | دارد | در حالت معمول ندارد |
| کنترل ترک | پیشتنیدگی در کاهش تنش کششی مؤثر است | تابع آرماتورگذاری و طراحی مقطع است |
| کنترل خیز | تحت تأثیر نیروی پیشتنیدگی و طراحی عضو | تابع مقطع، آرماتور و بارگذاری |
| اصلاح در کارگاه | محدود و حساس | بسته به نوع تیرچه متفاوت |
| کنترل تولید | نیازمند فرآیند کنترلشده پیشتنیدگی | وابسته به روش تولید تیرچه |
بنابراین مقایسه تیرچه پیش تنیده با تیرچه معمولی نباید فقط بر اساس قیمت انجام شود، زیرا فرآیند تولید، رفتار سازهای و جزئیات اجرایی این دو سیستم یکسان نیست.

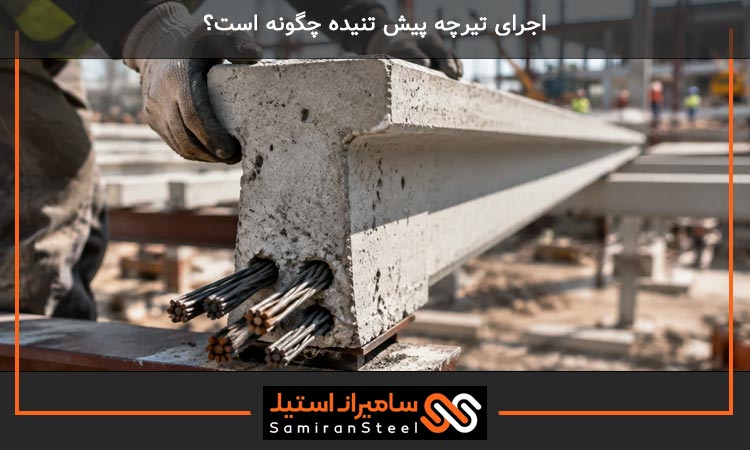

اجرای تیرچه پیش تنیده چگونه است؟
اجرای تیرچه پیش تنیده شامل آمادهسازی تکیهگاه، حمل صحیح تیرچه، جانمایی طبق نقشه، نصب بلوکها، اجرای آرماتورهای موردنیاز، کنترل شمعبندی و بتنریزی سقف است. در اجرای تیرچه پیش تنیده روی اسکلت فلزی، وضعیت تیرهای فولادی، محل نشیمن تیرچه و تراز بودن تیرها باید پیش از نصب کنترل شود؛ در برآورد هزینه چنین پروژههایی نیز قیمت تیرآهن اصفهان در مشهد میتواند یکی از عوامل مؤثر بر هزینه بخش فولادی باشد.
آمادهسازی محل نصب تیرچه
قبل از ورود تیرچهها به محل نصب، ابعاد دهانه، تراز تکیهگاهها، محل قرارگیری تیرچهها و جزئیات نقشه سازه باید کنترل شود.
در اسکلت فلزی، وضعیت بال تیرها و محل نشیمن تیرچه اهمیت ویژهای دارد، زیرا تیرچه باید مطابق جزئیات اجرایی روی تکیهگاه مناسب قرار گیرد.
حمل و انتقال تیرچه
تیرچه پیش تنیده باید با روش مناسب از محل دپو به محل نصب منتقل شود و از پرتاب، ضربه و بلندکردن نامناسب آن جلوگیری شود.
استاندارد 2909-3 برای فرآیند ساخت و کنترل تیرچه پیشتنیده ضوابط مشخصی دارد و نحوه جابهجایی عضو نیز باید با دستورالعمل تولیدکننده هماهنگ باشد.
جانمایی تیرچهها
تیرچهها بر اساس فاصله تعیینشده در نقشه سازه روی تکیهگاه قرار میگیرند و راستا، فاصله و وضعیت نشیمن آنها قبل از ادامه عملیات کنترل میشود.
نصب بلوکهای سقفی
پس از قرارگیری تیرچهها، بلوکهای سقفی در فاصله بین تیرچهها نصب میشوند تا قالببندی بخش عمده سقف شکل بگیرد.
اجرای آرماتورهای تکمیلی
آرماتورهای موردنیاز سقف، از جمله آرماتورهای حرارتی، افت، تقویتی و جزئیات اطراف بازشوها باید طبق نقشه سازه اجرا شوند؛ پیشتنیده بودن تیرچه به معنی حذف خودکار آرماتورهای تکمیلی نیست.
بتنریزی سقف
پس از کنترل تیرچهها، بلوکها، آرماتورها و تأسیسات عبوری، بتن رویه مطابق مشخصات پروژه اجرا میشود و تراکم مناسب بتن برای ایجاد عملکرد یکپارچه سقف اهمیت دارد.
شمع بندی تیرچه پیش تنیده؛ آیا تیرچه به جک نیاز دارد؟
نیاز به شمعبندی در تیرچه پیش تنیده را نمیتوان برای تمام دهانهها با یک عدد ثابت تعیین کرد و این موضوع باید بر اساس طراحی، مشخصات تیرچه، بارهای مرحله اجرا، دهانه و دستورالعمل تولیدکننده بررسی شود.
شمعبندی در مرحله اجرای سقف برای کنترل وضعیت تیرچهها و تحمل بارهای موقت ناشی از عملیات اجرا استفاده میشود و حذف آن بدون مبنای فنی میتواند باعث ایجاد خیز یا تغییرشکل ناخواسته در زمان بتنریزی شود.
بنابراین عبارتهایی مانند «تمام تیرچههای پیش تنیده زیر ۴.۵ متر بدون جک اجرا میشوند» را نباید بهعنوان یک قانون عمومی در نظر گرفت؛ شرایط واقعی محصول و پروژه تعیینکننده است.
در مقابل، عدم نیاز به شمعبندی در یک محصول خاص تنها زمانی قابل بیان است که در مشخصات فنی همان محصول، طراحی سازه و دستورالعمل اجرایی آن تصریح شده باشد.
نحوه اجرای ژوئن در تیرچه پیش تنیده
ژوئن یا کلاف میانی در سقف تیرچهای برای ایجاد پیوستگی و توزیع بهتر نیرو در عرض سقف استفاده میشود، اما اجرای آن در تیرچه پیش تنیده با تیرچههای معمولی یکسان نیست.
در تیرچه معمولی، کلاف میانی میتواند با باز کردن فضای لازم بین تیرچهها و بتنریزی همزمان با سقف شکل بگیرد؛ اما در تیرچه پیش تنیده، بخش بتنی تیرچه از قبل در کارخانه تولید شده است و نحوه اتصال کلاف به تیرچه باید با جزئیات طراحی و سیستم تولیدی هماهنگ باشد. منابع فنی بازار نیز به همین تفاوت در اجرای کلاف میانی برای تیرچه پیش تنیده اشاره کردهاند.
مراحل اجرای ژوئن در تیرچه پیش تنیده
- محل کلاف میانی باید ابتدا بر اساس نقشه سازه مشخص شود.
- جزئیات اتصال کلاف به تیرچه باید از نقشه یا دستورالعمل سیستم مورد استفاده استخراج شود.
- در صورت نیاز به ایجاد فضای کلاف، این کار باید بدون آسیب به فولاد پیشتنیدگی انجام شود.
- آرماتور کلاف مطابق جزئیات طراحی در محل قرار میگیرد.
- قالببندی قسمت زیر کلاف انجام میشود.
- بتن کلاف و سقف طبق ترتیب اجرایی پروژه اجرا میشود.
- پس از بتنریزی، پیوستگی کلاف با بتن سقف و وضعیت نهایی آن کنترل میشود.
نکته مهم: برای تیرچه پیش تنیده نمیتوان جزئیات ژوئن تیرچه معمولی را بدون بررسی سیستم تولیدکننده اجرا کرد، زیرا ایجاد برش یا تخریب بتن تیرچه برای جاگذاری آرماتور میتواند به عضو پیشتنیده آسیب بزند.
اجرای تیرچه پیش تنیده در اسکلت فلزی چگونه است؟
اجرای تیرچه پیش تنیده در اسکلت فلزی از نظر جانمایی تیرچه و بتنریزی مشابه اصول کلی سقف تیرچهبلوک است، اما نحوه ایجاد تکیهگاه روی تیرهای فولادی و کنترل محل نشیمن اهمیت بیشتری پیدا میکند. اگر پروژه با هدف تأمین یا اجرای سازه در بازارهای خارجی انجام شود، مشخصات و هزینه مقاطع فولادی باید متناسب با سفارش بررسی شود و قیمت تیرآهن صادراتی در مشهد نیز میتواند در برآورد هزینه تأمین این بخش مورد توجه قرار گیرد.
آمادهسازی تیرهای فولادی
قبل از نصب تیرچه، باید محل قرارگیری آن روی تیر فولادی طبق نقشه سازه مشخص و از نظر تراز و شرایط نشیمن کنترل شود.
قرار دادن تیرچه روی تیر فولادی
تیرچهها باید مطابق جزئیات اجرایی روی تکیهگاه قرار بگیرند و هیچگونه برش یا دستکاری در قسمتهای اصلی تیرچه برای جا انداختن آن روی تیرآهن بدون تأیید طراح انجام نشود.
کنترل فاصله تیرچهها
فاصله تیرچهها باید مطابق نقشه و نوع بلوک مورد استفاده تنظیم شود تا هندسه واقعی سقف با طراحی مطابقت داشته باشد.
اجرای بلوک و آرماتور
پس از جانمایی تیرچهها، بلوکها، آرماتورهای تکمیلی، آرماتورهای اطراف بازشوها و سایر جزئیات اجرایی نصب میشوند.
بتنریزی سقف اسکلت فلزی
پس از کنترل نهایی، بتن رویه سقف اجرا میشود و لازم است تیرچهها، تکیهگاهها، آرماتورها و وضعیت شمعبندی پیش از شروع بتنریزی تأیید شوند.
قیمت تیرچه پیش تنیده چقدر است؟
قیمت تیرچه پیش تنیده به مشخصات خود تیرچه، طول موردنیاز، مشخصات فولاد پیشتنیدگی، مقاومت بتن، مقدار سفارش و هزینه حمل وابسته است و بدون مشخصات پروژه نمیتوان یک قیمت واحد برای آن تعیین کرد.
مهمترین عوامل تعیینکننده قیمت عبارتاند از:
| عامل | تأثیر بر قیمت |
| طول تیرچه | افزایش طول معمولاً مقدار مصالح و هزینه تولید را افزایش میدهد |
| مشخصات مقطع | ابعاد و حجم بتن مصرفی بر قیمت اثر دارند |
| فولاد پیشتنیدگی | نوع و مقدار فولاد مورد استفاده هزینه تولید را تغییر میدهد |
| مقاومت بتن | مشخصات بتن موردنیاز بر فرآیند تولید اثر میگذارد |
| حجم سفارش | سفارشهای پروژهای با سفارشهای محدود شرایط قیمتگذاری یکسانی ندارند |
| محل تحویل | فاصله کارخانه تا پروژه روی هزینه حمل اثر دارد |
| شرایط پروژه | جزئیات اجرایی و نیازهای خاص پروژه میتواند هزینه نهایی را تغییر دهد |
به همین دلیل برای استعلام قیمت تیرچه پیش تنیده باید حداقل طول دهانه، تعداد تیرچه، مشخصات فنی موردنیاز، حجم سفارش و محل تحویل مشخص باشد.
مشخصات فنی تیرچه پیش تنیده را چگونه بررسی کنیم؟
برای خرید یا انتخاب تیرچه پیش تنیده، بررسی ظاهر تیرچه یا قیمت هر شاخه کافی نیست و باید مدارک فنی محصول کنترل شود.
مهمترین موارد قابل بررسی عبارتاند از:
- مشخصات فولاد پیشتنیدگی
- مشخصات بتن
- ابعاد و هندسه مقطع
- طول تیرچه
- ظرفیت باربری
- نحوه تولید و کنترل کیفیت
- استاندارد مورد استفاده
- روش حمل و دپو
- دستورالعمل نصب
- جزئیات مربوط به کلافهای میانی
- الزامات شمعبندی در مرحله اجرا
استاندارد ملی 2909-3 نیز برای تیرچه پیشتنیده موضوعاتی مانند ساخت، ویژگیها، نمونهبرداری و بازرسی و کنترل را در نظر گرفته است.
اشتباهات رایج در اجرای تیرچه پیش تنیده
بخش زیادی از مشکلات اجرایی این سیستم به دستکاری تیرچه، حمل نامناسب و اجرای جزئیات برخلاف نقشه سازه مربوط میشود.
برش تیرچه در محل پروژه
بریدن بخش بتنی یا آسیبزدن به سیمهای پیشتنیده برای اصلاح طول یا ایجاد فضای عبور میتواند رفتار سازهای عضو را تغییر دهد و بدون تأیید فنی نباید انجام شود.
حمل نامناسب تیرچه
بلندکردن تیرچه از نقاط نامناسب یا واردکردن ضربه هنگام تخلیه میتواند باعث ایجاد ترک یا آسیب موضعی شود.
اجرای ژوئن بدون توجه به جزئیات تیرچه
کلاف میانی در تیرچه پیش تنیده باید مطابق جزئیات طراحی اجرا شود و نمیتوان برای ایجاد فضای کلاف، بتن یا فولاد پیشتنیده تیرچه را بدون بررسی قطع کرد.
حذف یا اضافه کردن شمعبندی بدون مبنای طراحی
تصمیم درباره جک و شمعبندی باید بر اساس مشخصات تیرچه و شرایط اجرای همان سقف گرفته شود و نباید صرفاً از یک عدد عمومی برای تمام پروژهها استفاده کرد.
بتنریزی بدون کنترل اولیه
پیش از بتنریزی باید وضعیت تیرچهها، بلوکها، آرماتورها، تکیهگاهها، کلافها و شمعبندی بررسی شود تا خطای اجرایی بعد از بتنریزی قابل اصلاح نباشد.
آیا تیرچه پیش تنیده برای همه ساختمانها مناسب است؟
خیر؛ تیرچه پیش تنیده باید بر اساس سیستم سازه، دهانه، بارگذاری، مشخصات سقف، شرایط تکیهگاهی و الزامات اجرایی انتخاب شود.
مزیتهای پیشتنیدگی زمانی ارزش واقعی دارند که تیرچه بر اساس مشخصات فنی صحیح تولید و در پروژه مطابق نقشه سازه اجرا شود؛ بنابراین انتخاب محصول صرفاً بر اساس قیمت کمتر یا ادعای تحمل دهانه بیشتر، معیار فنی کافی نیست.
سوالات متداول تیرچه پیش تنیده
تیرچه پیش تنیده چیست؟
تیرچه پیش تنیده یک عضو بتنی پیشساخته است که فولاد آن در فرآیند تولید تحت کشش قرار میگیرد و پس از انتقال نیرو به بتن، در عضو تنش فشاری اولیه ایجاد میشود.
مهمترین مزیت تیرچه پیش تنیده چیست؟
مهمترین مزیت تیرچه پیش تنیده استفاده از نیروی پیشتنیدگی برای بهبود رفتار عضو در برابر تنشهای کششی و کنترل بهتر ترک و تغییرشکل در شرایط طراحی مناسب است.
معایب تیرچه پیش تنیده چیست؟
حساسیت فرآیند تولید، محدودیت اصلاح و برش در کارگاه، نیاز به حمل دقیق و وابستگی زیاد به جزئیات طراحی و اجرای صحیح از مهمترین معایب تیرچه پیش تنیده هستند.
آیا تیرچه پیش تنیده به جک نیاز دارد؟
نیاز به جک و شمعبندی به مشخصات تیرچه، دهانه، بارهای مرحله اجرا، طراحی سقف و دستورالعمل تولیدکننده بستگی دارد و نمیتوان یک عدد ثابت را برای تمام پروژهها تعیین کرد.
آیا تیرچه پیش تنیده را میتوان در محل پروژه برش داد؟
برش تیرچه پیش تنیده بدون تأیید فنی مجاز نیست، زیرا ممکن است به فولاد پیشتنیدگی آسیب وارد کند و ظرفیت یا رفتار عضو را تغییر دهد.
ژوئن در تیرچه پیش تنیده چگونه اجرا میشود؟
ژوئن یا کلاف میانی باید مطابق نقشه سازه و جزئیات سیستم تیرچه اجرا شود و ایجاد فضای کلاف نباید با آسیبزدن یا قطع کردن بخشهای اصلی تیرچه همراه باشد.
اجرای تیرچه پیش تنیده در اسکلت فلزی چگونه است؟
در اسکلت فلزی، تیرچهها روی تکیهگاههای فولادی طبق نقشه قرار میگیرند و پس از کنترل نشیمن، فاصله تیرچهها، بلوکها و آرماتورها، بتنریزی سقف انجام میشود.
قیمت تیرچه پیش تنیده چگونه تعیین میشود؟
قیمت تیرچه پیش تنیده بر اساس طول، مشخصات مقطع، فولاد پیشتنیدگی، مقاومت بتن، حجم سفارش و هزینه حمل تعیین میشود و برای استعلام دقیق باید مشخصات پروژه ارائه شود.
جمع بندی
تیرچه پیش تنیده یک عضو بتنی پیشساخته است که با ایجاد نیروی پیشتنیدگی در فولاد، رفتار متفاوتی نسبت به تیرچه معمولی پیدا میکند و در سیستم سقف تیرچهبلوک کاربرد دارد. مزیتهایی مانند کنترل بهتر تنشهای کششی، کاهش ترک و کنترل تغییرشکل در کنار تولید صنعتی، مهمترین دلایل استفاده از این سیستم هستند.
در مقابل، کیفیت تولید، حمل، محدودیت برش و اصلاح، شمعبندی، اجرای ژوئن و رعایت جزئیات اتصال به اسکلت فلزی از موضوعاتی هستند که مستقیماً بر کیفیت اجرای سقف اثر میگذارند.
برای انتخاب تیرچه پیش تنیده، مشخصات فنی محصول و نقشه سازه باید همزمان بررسی شوند و مواردی مانند طول دهانه، بارگذاری، نوع بلوک، کلافهای میانی، بتن رویه و شرایط اجرای پروژه نباید جدا از یکدیگر تصمیمگیری شوند.
